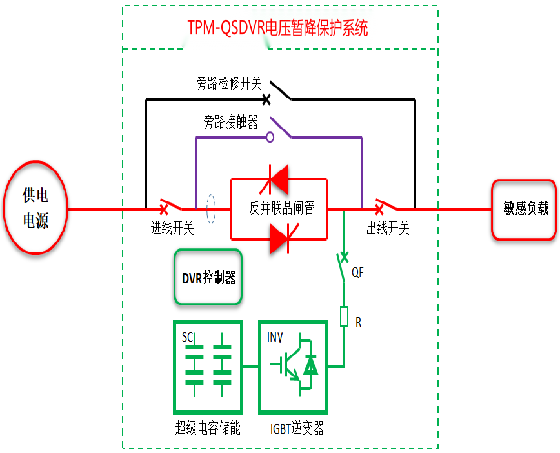

當電網電壓正常時，系統處于熱后備模式，超級電容處于浮充狀態，同時系統實時監測電網電壓的變化；但電網出現電壓暫降現象時，系統迅速做出反應，通過晶閘管切斷系統電網電壓，然后進入補償輸出模式，將超級電容儲存的能量通過逆變器輸出，并與暫降前電網電壓相同相位角的電壓，短時為敏感負載供電；當電壓暫降在規定時間內結束，系統控制晶閘管導通，重新切換至電網電壓為負載供電，并給超級電容儲能。
正常運轉時，電網電壓為負載進行供電，當電網電壓發生波動時設備在 2~5ms（典型 2ms，最高 5ms）內補償電網為負載供電，將負載端電壓恢復正常，當電壓暫降結束后恢復至電網電壓供電。

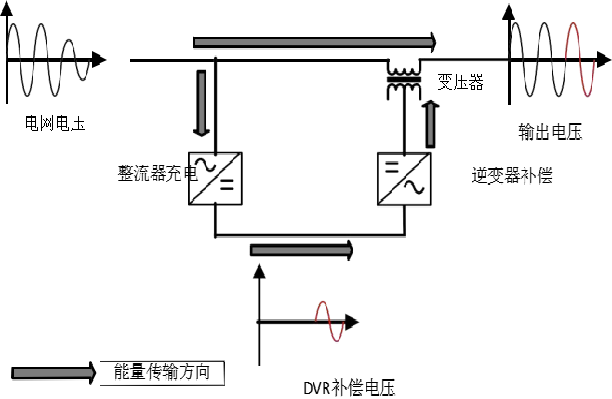

TPM-QZDVR 設備包含整流單元和逆變單元，未發生相應電壓事件時，整流單元穩定母線電壓；當發生相應電壓事件時，主控模塊檢測到電網電壓異常波動， 補償回路響應并進行相應補償，使得電網保持在正常狀態，持續給負載正常供電。
